Samenvatting
Lange marmeren gecanneleerde tegels zijn niet simpelweg smalle stroken met een afgerond oppervlak. Met een lengte van ongeveer 2438 mm en een breedte van 51 mm moet elk onderdeel worden gecoördineerd als een materiaal-selectie, profiel-bewerking, versterking, uiterlijk-controle en transport-technisch probleem.
Deze casestudy legt de productielogica achter een set van 200 uitDione Spider-marmergecanneleerde tegels. De goedgekeurde werkplaatstekening toonde een geslepen marmeren oppervlak, een nominaal marmeren laag van 17 mm, een 13 mm kunstmatige- stenen ruglaag en plaatselijke versterking van 304 roestvrij- staal bij de overgang. Projectafmetingen en wapeningsdetails blijven onderworpen aan de goedgekeurde tekening voor de specifieke bestelling.
Het visuele doel was net zo belangrijk. Dione Spider Marble heeft een lichtveld dat wordt doorkruist door grijs{1}}bruine lineaire bewegingen. Omdat het snijden van een plaat in vele smalle stroken het oorspronkelijke patroon versnippert, werden de geselecteerde platen aan elkaar gekoppeld en werden de voltooide fluiten gerangschikt in een droge fabrieksindeling. Dit proces hielp bij het beoordelen of de natuurlijke aderbeweging na fabricage kon worden gelezen als een gecontroleerde compositie in plaats van als niet-gerelateerde stroken.
De hieronder beschreven workflow weerspiegelt de projectdocumentatie van Landiview Stone en de fabriekspraktijk die voor dit artikel is besproken. Natuurlijk marmer blijft variabel, dus de daadwerkelijke goedkeuring van de plaat, het acceptabele uiterlijkbereik, het wapeningsontwerp, de installatiemethode en de afwerkingscriteria moeten voor elk project worden overeengekomen.
Belangrijkste feiten
| Projectitem | Case-Studie-informatie |
| Product | Op maat gemaakte, lang gecanneleerde marmeren tegels met een afgerond zichtbaar profiel |
| Natuursteen | Dione Spider Marble van goedgekeurde, boek-bijpassende platen |
| Hoeveelheid | 200 stuks weergegeven op de tekening van de productiewerkplaats |
| Nominale afgewerkte maat | Ongeveer 2438 mm lang × 51 mm breed × 30 mm in totaal, afhankelijk van de goedgekeurde tekening |
| Samengestelde opbouw- | 17 mm marmer plus 13 mm dikke- stenen achterkant, met plaatselijke versterking van 304 roestvrij- staal |
| Zichtbare afwerking | Gezoet, gevolgd door gedetailleerde natte afwerking op zichtbare oppervlakken |
| Profiel productie | Lange stroken bewerkt op een geautomatiseerde rand-verwerkingslijn met behulp van een speciaal diamantprofielwiel |
| Uiterlijkscontrole | Boek-overeenkomende plaatselectie en fabrieksdroge lay-out van voltooide stukken |
| Exportbescherming | Op maat gemaakte schuimkanalen, voering van multiplex, beschermende platen en versterkte massief-houten kratten |
Van ontwerpintentie tot goedgekeurde winkeltekeningen
De eerste productievraag is niet welke machine we moeten gebruiken. Het gaat erom of het voorlopig ontwerp is vertaald in fabricage-informatie die de koper, ontwerper, fabrikant en installateur consistent kunnen beoordelen.

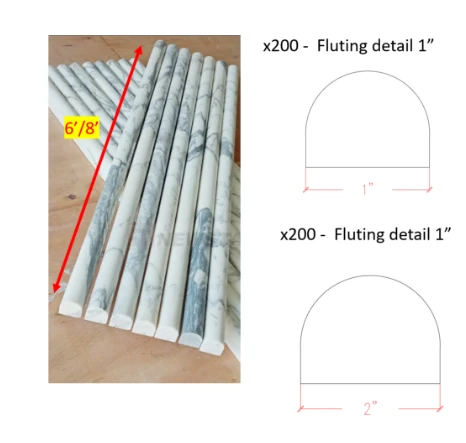

De klantreferentie voor dit project communiceerde de beoogde langwerpige cannelures en omvatte afgeronde profielconcepten. Landiview Stone ontwikkelde vervolgens een steen{1}}specifieke werkplaatstekening waarin de lengte, breedte, totale diepte, materiaallagen, zichtbare afwerking, sectiegeometrie en positie van de wapening werden gedefinieerd. Deze stap zette een geschatte visuele opdracht om in een beoordeelbare productiebasis.
Een nuttig goedkeuringspakket moet toleranties, blootgestelde vlakken, eindomstandigheden, gezamenlijke bedoelingen, vereisten voor de ondersteuning, installatie-interface identificeren en aangeven of afmetingen nominaal of locatie-kritisch zijn. Het Natuursteeninstituut wijst op het belang van erkende toleranties en de hiërarchie van bouwdocumenten bij de projectcoördinatie [1]. Installatie en ondersteuning moeten voldoen aan de projectspecificatie, lokale vereisten en gekwalificeerd installatieadvies.
• Bevestig het exacte profiel en welke oppervlakken na installatie zichtbaar blijven.
• Bevestig de afgewerkte lengte, breedte, diepte en toegestane maattoleranties.
• Definieer de verantwoordelijkheden voor steen, afwerking, backing, versterking en lijm.
• Stem de vlakheid van de ondergrond, voegbreedte, hoekomstandigheden en plaatsingsvolgorde af.
• Registreer de goedkeuring van tekeningen vóór het snijden van platen en de productie van aangepaste-gereedschappen.
Waarom boeken-Bijpassende platen belangrijk zijn
Boekmatching maakt natuursteen niet uniform. Het zorgt voor een doelbewuste relatie tussen opeenvolgende plaatvlakken, waardoor het fabricageteam een sterkere basis krijgt voor het plannen van continuïteit over veel smalle gecanneleerde stukken.
Voor dit project isDione Spider marmeren platenzijn geselecteerd als een boek-gekoppeld paar. Gespiegelde of opeenvolgende platen kunnen helpen bij het organiseren van de aderrichting over een brede wandsamenstelling, maar goedkeuring moet altijd gebaseerd zijn op de daadwerkelijke platen. Belichting, scannen, harsbehandeling, oppervlakteafwerking en fabricage kunnen invloed hebben op hoe kleur en aderen verschijnen.
Natuurlijk marmer kan kleurbewegingen, aderen, mineraalconcentraties, genezen kenmerken en natuurlijke kloven bevatten. Deze mogen niet automatisch worden geclassificeerd als structurele scheuren of fabricagefouten. Open of onstabiele scheuren, randbeschadigingen en verwerkingsfouten vereisen een aparte inspectie. ASTM C503/C503M omvat materiaaleigenschappen, fysieke vereisten en bemonstering voor steen met marmeren afmetingen, inclusief steen die tot platen of tegels is vervaardigd [2]. De geschiktheid van een project is nog steeds afhankelijk van de gekozen partij, toepassing en specificatie.
Na goedkeuring worden de platen op een brug- of kantensnijmachine-in lange rechte stroken gesneden. De snijrichting beïnvloedt zowel de opbrengst als het uiteindelijke visuele ritme. Het zaagplan moet daarom een evenwicht bieden tussen het bruikbare plaatoppervlak, de volgorde van de nerven, de natuurlijke kenmerken, de vervangingstoeslag en de hoeveelheid materiaal die nodig is voor het profileren en afwerken.
Aangepaste gereedschappen en geautomatiseerde profielbewerking
Het profiel is gevormd met een project-specifieke diamantschijf in plaats van een algemene randvorm. De wielgeometrie moest overeenkomen met de goedgekeurde dwars-sectie en met de verwerkingsvolgorde van de geautomatiseerde kantlijn.
De lange stroken gingen door meerdere verwerkingskoppen, zodat het materiaal geleidelijk kon worden verwijderd. Een gefaseerde aanpak verdient de voorkeur boven agressieve vormgeving in één-passage, omdat het onderdeel lang en smal is, de rand continu zichtbaar is en lokale trillingen of ongelijkmatige voeding de profielconsistentie kunnen beïnvloeden.
1. Controleer het goedgekeurde gedeelte en maak of maak het bijpassende diamantprofielwiel.
2. Kalibreer machinegeleiders, steunrollen, voedingssnelheid en watertoevoer voor de stripgeometrie.
3. Voer een proefstuk uit en meet de breedte, hoogte, straal, rechtheid en oppervlakteconditie.
4. Verwerk productiestrips via opeenvolgende koppen, terwijl de slijtage van de wielen en de stripstabiliteit worden bewaakt.
5. Scheid elke strook met onaanvaardbare randafbrokkeling, maatafwijkingen of onstabiele natuurlijke kenmerken.
6. Geaccepteerde stukken overbrengen naar wapening en gedetailleerde handmatige-afwerkingsbewerkingen.
Machine-instellingen zijn materiaal- en gereedschap-afhankelijk. De operator moet rekening houden met de geselecteerde partij marmer, de stripafmetingen, de staat van het wiel en de vereiste afwerking, in plaats van te vertrouwen op een universele voedingssnelheid.
Versterking en gezoete oppervlakteafwerking
Lange, smalle marmeren profielen vormen een uitdaging bij het hanteren, omdat hun lengte voor hefboomwerking zorgt, terwijl hun dwars-doorsnede beperkte weerstand biedt tegen onbedoeld buigen of stoten. Voor dit case-studieontwerp werd een kunstmatige-steenlaag aan de achterkant gehecht en werd 304 roestvrij-stalen wapening plaatselijk geplaatst op de overgang die in de werkplaatstekening werd aangegeven.
De achterkant en het roestvrijstalen- stalen element zijn project-specifieke risico-beheersingsmaatregelen, en geen universele versterkingsspecificatie. Hun afmetingen, locatie, lijmsysteem en compatibiliteit moeten worden beoordeeld aan de hand van het goedgekeurde ontwerp van de componenten en de installatievoorwaarden.
Na het profileren en versterken verfijnen natte{0}}afwerkingswerkers het zichtbare marmeroppervlak tot het goedgekeurde, geslepen uiterlijk. Handaandacht blijft belangrijk rond lange randen, uiteinden en overgangen die door geautomatiseerde gereedschappen niet uniform kunnen worden afgewerkt. Bij inspectie moet onderscheid worden gemaakt tussen een natuurlijke ader of gesloten fissuur en een inslagchip, open breuk, gereedschapsmarkering, inconsistente scherpte of vervuiling van de lijm.
Vóór het verpakken moeten zichtbare oppervlakken schoon en droog genoeg zijn voor inspectie. Eventuele acceptatiecriteria voor reparaties moeten met de koper worden overeengekomen, vooral wanneer een reparatie het uiterlijk van een lineair kenmerk onder gerichte verlichting zou kunnen veranderen.

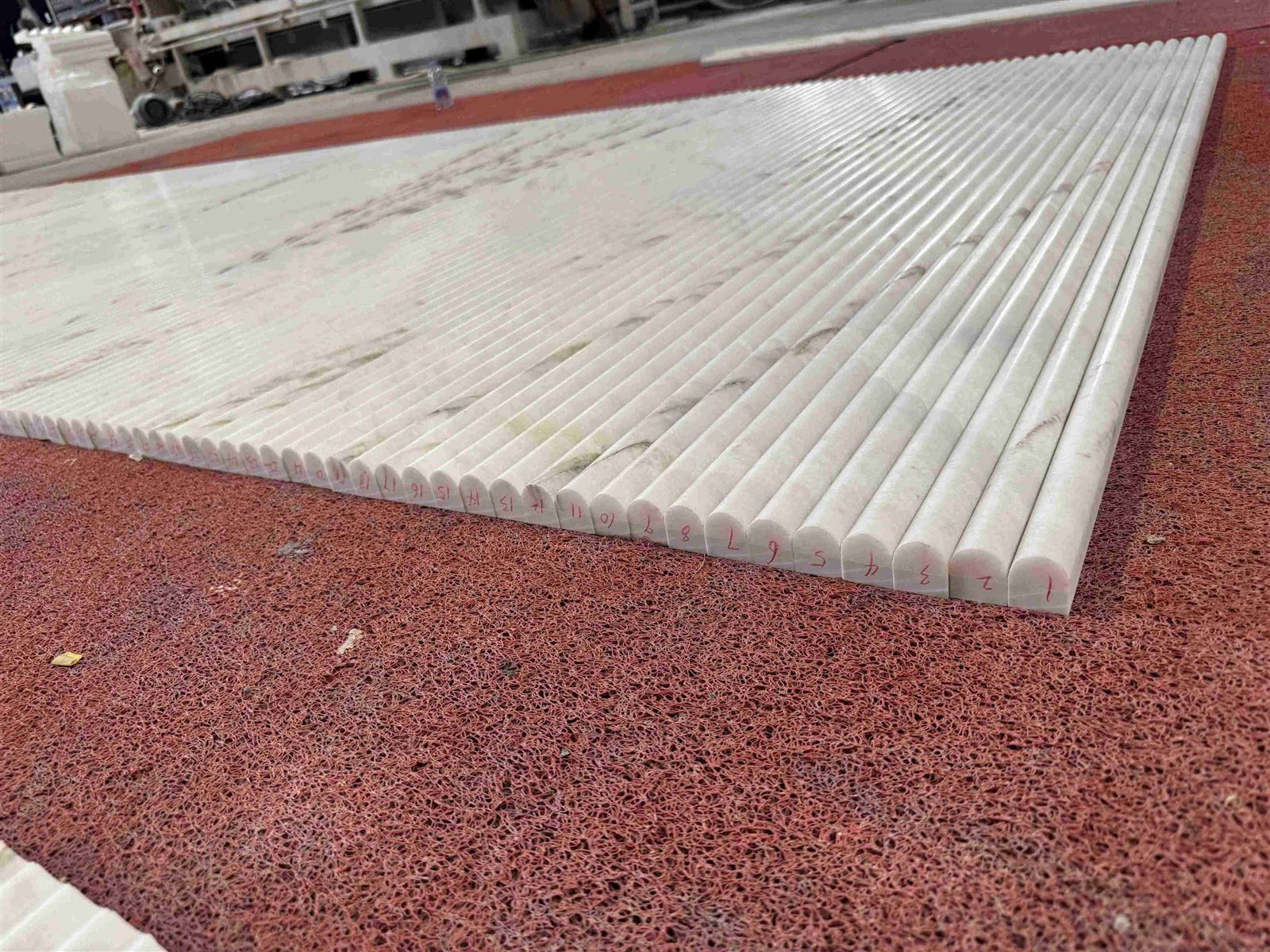

Droge lay-out, inspectie en installatie in kaart brengen
De plaatplanning voorspelt de samenstelling vóór het snijden. De droge lay-out in de fabriek verifieert de werkelijke stukken na profilering, versterking en afwerking. Beide fasen zijn waardevol omdat fabricage visuele of fysieke omstandigheden aan het licht kan brengen die een plaatscan alleen niet volledig kan weergeven.
Als een stuk vervangen moet worden, is het niet voldoende om een andere strip van hetzelfde formaat te selecteren. De vervanging moet ook qua kleur, aderrichting en algehele visuele continuïteit overeenkomen met aangrenzende stukken. Zodra de lay-out is geaccepteerd, kunnen unieke identificatie en een installatiekaart helpen de positie en oriëntatie aan het locatieteam te communiceren. Dit proces helpt de goedgekeurde droge lay-out op één lijn te brengen met het verwachte geïnstalleerde uiterlijk, maar de uiteindelijke resultaten zijn ook afhankelijk van de locatie-out, de toestand van de ondergrond, gezamenlijke controle en installatievakmanschap.
Exportverpakking voor lange, smalle stenen componenten
Voor lang gecanneleerde marmeren tegels moet de verpakking de beweging beperken, aangrenzende profielen scheiden, de volledige lengte ondersteunen en kwetsbare uiteinden beschermen. Een sterke buitenkist alleen is onvoldoende als de stukken erin kunnen botsen of buigen.
Landiview Stone heeft voor deze bestelling schuimtrays met individuele kanalen in opdracht gegeven. Elk kanaal scheidde een voltooide fluit van aangrenzende stukken en verdeelde steun over de lengte. De binnenkant van de krat werd vervolgens bekleed met multiplex en beschermende platen om een meer gecontroleerde omheining te creëren.
De externe massief-houten kisten maakten gebruik van dwarsbalken, omlijstingen en diagonale verstevigingen. Het verpakkingsontwerp moet worden afgestemd op het totale gewicht, het zwaartepunt, de toegang tot de vorkheftruck, de laadrichting van de container, de losapparatuur, de openingsvolgorde van de krat- en de vereisten van de bestemming. Wanneer onbewerkte-houten verpakkingen worden gebruikt in de internationale handel, moeten kopers en leveranciers de toepasselijke fytosanitaire vereisten verifiëren. ISPM 15 beschrijft maatregelen die bedoeld zijn om de risico's van ongedierte geassocieerd met onbewerkte-houten verpakkingen te verminderen; verwerkt hout zoals multiplex is uitgesloten van het onbewerkte-houtbereik van de standaard [3].
- • Individuele schuimkanalen scheiden de profielen en verminderen het directe contact tussen steen-- steen.
- • Eindsteunen beperken de longitudinale beweging en beschermen kwetsbare uiteinden.
- • Multiplexbekleding, platen en schone afscheiders helpen afgewerkte oppervlakken te isoleren.
- • Stevige-houten frames en verstevigingen bieden externe ondersteuning bij het hanteren.
- • Paklijsten, kratmarkeringen en stukkaarten moeten overeenkomen met de identificatie van de installatie.
Voltooi de productieworkflow van 12 stappen
- 1. Ontvang de voorlopige ontwerpreferentie van de klant en verduidelijk het beoogde fluitprofiel.
- 2. Maak steenwerktekeningen klaar voor beoordeling en goedkeuring.
- 3. Selecteer en keur de daadwerkelijke boek-overeenkomende Dione Spider Marble-platen goed.
- 4. Snij de platen in lange stroken, rekening houdend met profilering en afwerking.
- 5. Maak een op maat gemaakt diamantprofielwiel voor de goedgekeurde sectie.
- 6. Bewerk de strips op een geautomatiseerde verwerkingslijn met meerdere-koppen-.
- 7. Bevestig kunststeen aan de achterkant en plaats plaatselijk 304 roestvrij- stalen versteviging zoals aangegeven.
- 8. Maak de zichtbare vlakken nat om het gespecificeerde, geslepen uiterlijk te verfijnen.
- 9. Leg de voltooide fluiten droog en inspecteer de afmetingen, afwerking en visuele continuïteit.
- 10. Plaats de lange profielen in op maat gemaakte schuimtrays met individuele kanalen.
- 11. Voeg multiplexbekleding, scheidingswanden en beschermfolie toe aan de binnenkant van de krat.
- 12. Sluit de massieve-houtexportkratten en zet ze vast voor de geplande verwerkings- en verzendroute.
Wat kopers moeten opgeven voordat ze bestellen
Een technisch volledig onderzoek maakt een nuttiger citaat mogelijk en vermindert aannames in de late- fase.
- • Bouwkundige tekeningen, aanzichten, inbouwlocatie en veldafmetingen;
- • vereiste steen, daadwerkelijke-plaatgoedkeuringsmethode, boek-match-intentie en acceptabel uiterlijkbereik;
- • fluitprofiel, lengte, breedte, totale diepte, eindcondities, afwerking en zichtbare-vlakregels;
- • verantwoordelijkheden op het gebied van backing, versterking, lijm, ondergrond en installatie;
- • vereiste toleranties, mockup, monster, inspectie, fotografie en documentatie;
- • droge-lay-outvolgorde, stuknummering en locatie-installatiekaarten;
- • bestemming, verzendwijze, verwerkingslimieten, krat-openingsmethode en losapparatuur;
- • toepasselijke projectspecificaties, lokale regelgeving en vereisten voor professionele installateurs.
Veelgestelde vragen
Vraag: Waarom zijn lange marmeren gecanneleerde tegels moeilijker te vervaardigen dan standaardtegels?
A: Hun hoge lengte{0}}tot-breedteverhouding maakt rechtheid, handlingstabiliteit, profielconsistentie, versteviging en interne kratondersteuning veeleisender. De exacte productiemethode is afhankelijk van de steen-, sectie- en projectvereisten.
Vraag: Waarom werden op boeken-matched platen gebruikt?
A: Boek-overeenkomende platen zorgden voor een geplande relatie tussen opeenvolgende plaatvlakken, waardoor de fabrikant de beweging van de nerven over veel smalle stukken kon organiseren. Voor daadwerkelijke platen was nog steeds goedkeuring van de koper nodig, omdat natuursteen inherent variabel is.
Vraag: Garandeert het matchen van boeken een identiek geïnstalleerde adering?
A: Nee. Boekmatching ondersteunt visuele coördinatie, maar elimineert natuurlijke variaties, snijverliezen, verbindingen, afwerkingsverschillen of installatie-effecten niet. Een droge lay-out en genummerde installatiekaarten verbeteren de controle.
Vraag: Wat was de nominale lengte in deze casestudy?
A: De werkplaatstekening identificeerde een nominale lengte van ongeveer 2438 mm. Kopers moeten vertrouwen op de goedgekeurde projecttekening en deze afmeting niet als standaardproductgrootte beschouwen.
Vraag: Waarom werd kunststeen aan de achterkant vastgelijmd?
A: De achterkant maakte deel uit van de project-specifieke versterkte constructie-voor het lange, smalle marmeren profiel. Het dragermateriaal, de dikte en de lijmcompatibiliteit moeten voor elk ontwerp worden beoordeeld.
Vraag: Wat is het doel van de 304 roestvrijstalen-versterking?
A: Het roestvrijstalen- element bevond zich op de overgang die in het goedgekeurde gedeelte wordt weergegeven, om plaatselijk versterking te bieden. Het mag niet zonder technische beoordeling naar een ander project worden gekopieerd.
Vraag: Waarom is handmatig nat afwerken nodig na geautomatiseerde bewerking?
A: Geautomatiseerde profilering brengt de geometrie efficiënt tot stand, terwijl gedetailleerde natte afwerking helpt bij het verfijnen van zichtbare oppervlakken, uiteinden en overgangen naar het goedgekeurde, verfijnde uiterlijk.
Vraag: Wat inspecteert de droge lay-out van de fabriek?
A: De droge lay-out beoordeelt de daadwerkelijk voltooide stukken op volgorde, profielritme, afmetingen, afwerking, kleurbereik, aderrichting, spanen, verwerkingsschade en open of onstabiele kenmerken vóór het verpakken.
Vraag: Hoe worden de langgecanneleerde tegels beschermd tijdens verzending?
A: Bij deze bestelling werden op maat gemaakte schuimkanalen, eindposities, multiplexvoering, beschermende platen en versterkte massief-houten kratten gebruikt. De verpakking wordt aangepast op basis van geometrie, gewicht, route en verwerkingsmethode.
Vraag: Wat moet een koper sturen voor een offerte?
A: Stuur tekeningen, hoeveelheden, afmetingen, profieldetails, steen- en afwerkingsvereisten, bestemming, installatiecontext, plaat-goedkeuringsverwachtingen en eventuele inspectie- of verpakkingsspecificaties. Beschikbaarheid en uiteindelijke omvang zijn afhankelijk van de huidige vloer- en projectvereisten.
Over Landiviewsteen
Landiview Stone levert natuursteen in twee hoofdvormen: platen voor importeurs, distributeurs en fabrikanten, en project-specifieke op maat gesneden-of afgewerkte steenproducten voor aannemers, ontwikkelaars, ontwerpers, bouwers en andere projectkopers.
Voor plaatkopers ondersteunt Landiview Stone de huidige plaatselectie, plaat-beeldbeoordeling, kleur- en ader-bereikbevestiging, oppervlakte-inspectie, plaatidentificatie en exportverpakking. Voor aangepaste fabricage kan het projectteam de beoordeling van werkplaatstekeningen, het scannen van platen, AutoCAD-snijden en ader--lay-outsimulatie, fabricage, droge lay-outinspectie, stuknummering, voltooide-productinspectie, tijdelijke versterking voor kwetsbare componenten en project-specifieke exportbescherming coördineren.
Voor complex geassembleerde steenproducten kan het team drie-dimensionale modellen en virtuele assemblagebeoordelingen gebruiken om de onderlinge verhoudingen van componenten, materiaaldiktes, oppervlaktebehandelingen, verborgen wapening en mogelijke interferentie te onderzoeken voordat de fabricagedetails definitief zijn.
